Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Lun 9 Déc 2013 - 21:21

Pour le diorama de la navette Lambda (montage ici : [Vous devez être inscrit et connecté pour voir ce lien]), je me suis inspiré de cette illustration trouvée sur le net.
J’ai tout de suite accroché.


Pour le diorama, j’ai investie un max !
-- Un cadre original et neuf à 0.50€  ( smily19 )
-- Un clown très moche à 0.20€ pour la fibre optique (piles incluses SVP)
-- Des plantes d’aquarium à 0.50€ ..... le lot ( smily3 )
-- Un peu de matériel électronique (interrupteur, led, résistance, fil)
et le classique (du carton, de la carte plastique, des éléments d'autres kits)



avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par philigore le Lun 9 Déc 2013 - 21:27

Ca c'est du budget à la Cameron  smily2

_________________
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
philigore
Admin forum
Admin forum

Nombre de messages : 3000
Age : 47
Localisation * : l'Aube
Emploi : sans interêt
Date d'inscription : 14/09/2007

http://beyond-spirit.fr

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par monster1 le Mar 10 Déc 2013 - 8:36

Je vais suivre ça!!!
avatar
monster1
Membre Actif
Membre Actif

Nombre de messages : 72
Age : 44
Localisation * : france
Date d'inscription : 26/12/2011

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Mar 10 Déc 2013 - 9:44

Ce post devrait être plus rapide que celui de la navette (c'est pas dur je sais  lol! ) puisque les dessins et mesures ont été pensés pendant mes trajets de boulot (l'avantage des transport en commun sur la voiture).
Les premiers coups de cutter ont donc été donnés il y a deux semaines pendant le sechage de la peinture à l'huile de la navette.

Pour la confection de cette plateforme octogonale, j’ai principalement utilisé du styrène blanc de 1.5mm, 0.75mm, 0.50mm et du carton de 2mm.

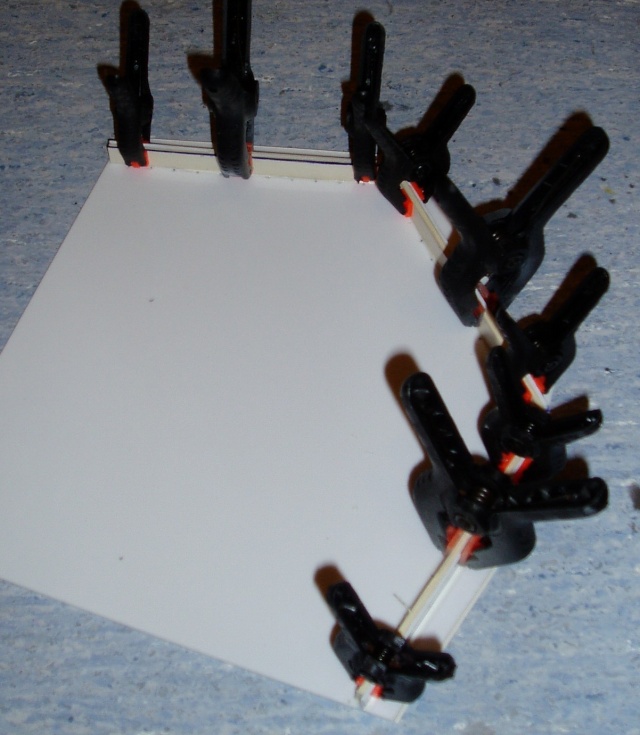

La plateforme est bordée de profilé en T pour obtenir une finition des arrêtes plus travaillées. En dessous, des butées pour les parois verticales sont mises en place (styrène de 0.25mm) et des trous sont percés tous les centimètres pour passer la fibre optique.


Une vue du dessous avec les parois verticales contre les butées.


Mise en place de renforts en carton collés à la colle à bois.


Le dessous avec ses renforts.


Autres vues.



Du dessus avec 2 trous percés pour visser la maquette sur la plateforme.


Ajout de « pieds » sous les parois verticales + renforts pour passer les fibres optiques sous le cadre.


Découpe de dalles avec des formes géométriques inspirées de dalles de jardin vu chez casto.


Puis on remet tout dans l’ordre et on colle.
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par megawatt le Mar 10 Déc 2013 - 15:31

Pas mal ton puzzle. Tu aurais tout aussi bien pu graver ces lignes. Non? Bon début en tout cas. Je m'attendais a ce que tu nous fasse une partie de hangar de l'étoile noire.

_________________
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
megawatt
Modérateur
Modérateur

Nombre de messages : 968
Age : 35
Localisation * : vitry le françois ( marne)
Date d'inscription : 27/09/2008

http://www.twitch.tv/megawatt1982

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par Youli le Mar 10 Déc 2013 - 15:34

Tu n'en profites pas pour aménager un logement pour des piles ? Et un interrupteur voire deux (un pour la navette un autre pour la rampe d'atterrissage) ?

_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Youli
Modérateur
Modérateur

Nombre de messages : 9428
Age : 47
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Mar 10 Déc 2013 - 21:17

megawatt a écrit:Pas mal ton puzzle. Tu aurais tout aussi bien pu graver ces lignes. Non?
Je souhaite donner à la plateforme un petit décrochage de niveau pour casser la planéité.
La gravure directement sur la plateforme peut s’avérer risqué en cas de dérapage. En plus, il faut dissoudre les poussières de styrene dans les creux. J'ai donc trouvé cette solution plus simple et moins risquée.

Youli a écrit:Tu n'en profites pas pour aménager un logement pour des piles ? Et un interrupteur voire deux (un pour la navette un autre pour la rampe d'atterrissage) ?
Don't worry Youli.
Pour les piles c'est prévu mais caché ailleurs et l’interrupteur est en place mais les photos ne suivent pas encore.
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par DV le Mer 11 Déc 2013 - 22:07

Bien bien, par contre je demeure dubitatif envers l'utilisation de plantes d'aquarium pour simuler un désert??? ( et pour une autre utilisation le rapport d'échelle de cette végétation n'est pas trop compatible avec celui de ton kit )
avatar
DV
Membre Actif
Membre Actif

Nombre de messages : 2215
Age : 49
Localisation * : Tatooine
Date d'inscription : 08/01/2011

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Jeu 12 Déc 2013 - 9:20

DV a écrit:Bien bien, par contre je demeure dubitatif envers l'utilisation de plantes d'aquarium pour simuler un désert??? ( et pour une autre utilisation le rapport d'échelle de cette végétation n'est pas trop compatible avec celui de ton kit )
En fait je n'ai pas précisé mais je m'inspire de l'illustration uniquement pour la plateforme.
Donc pas de désert mais plutôt une base arrière au milieu d'une clairière (histoire d'utiliser mon dresseur d'herbe).

Pour les plantes d'aquarium, rien de décidé encore. Il faut que je teste ce que cela donne avec de la peinture et vernis dessus et elles ne seront pas plantées telle que, je ne pensais utiliser que quelques bouts par ci par là.


Dernière édition par flix78 le Ven 13 Déc 2013 - 8:48, édité 1 fois
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Jeu 12 Déc 2013 - 9:27

Quelques trappes ont été ajoutées ici et là.
Elles me permettront de passer les 2 fils (+/-) du circuit électrique tout en simulant des emplacements fixes de l’installation (prises de pressions ou de remplissage de fluides).



Les antennes de communication sont faites à partir de perche de ravitaillement 1/72, de mat de bateau à voile et de recup.


La paroi verticale avec quelques ajouts (maillons de chenille 1/35, canons de navires de guerre, touillettes à café, etc)


Puis pour le plus gros des détails, j’ai trouvé les pièces idéales dans un kit de 2 locomotives (1/87) de chez Revell
Ce kit, acheté un prix dérisoire sur le « bon coin », s’avère être une mine d’or quant à l’originalité des pièces (comme le podracer de chez AMT).
Ce sont les parties latérales des bogies.
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par Captain yoda le Jeu 12 Déc 2013 - 17:26

Je vais suivre aussi smily27
avatar
Captain yoda
Membre Actif
Membre Actif

Nombre de messages : 73
Age : 51
Localisation * : FONSORBES
Date d'inscription : 15/03/2011

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Ven 13 Déc 2013 - 9:49

L'idée, pour la plateforme, est de faire quelque chose d'usé comme la navette.
Je rappel de contexte:
"l'action du diorama se situera à une époque post épisode VI. L'empereur est tombé. Un certain laxisme se met en place.
La nouvelle république attribue moins de crédits à la maintenance des vaisseaux et des installations.
La politique du remplacement par le neuf est remplacée par la bricole...
Il y a tant à faire dans cette galaxie que l’état de propreté sur la bordure extérieure n’intéressent personne.
Les missions doivent être rempli et c'est cela qui compte.
"

En première couche, je passe donc un gris fer et du marron par endroits pour simuler l'acier brut un peu oxydé (peintures Tamiya acrylique).




Après 24h de séchage, je passe mes deux/trois couches fines de Klir. Les nuances entre les deux couleurs sont un peu estompées. C'est parfait !
Jusqu'ici tout va bien.......................... smily19

Après séchage complet (24h également), passage de 3 légères couches de laque pour cheveux comme c'est expliqué dans la vidéo de figurines-TV.com (eh oui, on eu a parlé lors de la construction de la navette, alors après un essai concluant sur un vieux kit, j'ai dit "BANCO")
Jusqu'ici tout va bien.......................... smily19

Après 3 fois 15 minutes de séchage, passage un gris clair sur la plateforme.
Jusqu'ici tout va bien.......................... smily19

Après séchage de la peinture, je passe de l'eau pour commencer l'opération. ça se décolle bien et l'effet est vraiment réaliste.
Mais rapidement ça va plus................................    smily20
L'ombre au tableau: des auréoles se forment dès que l'eau commence à sécher  smily22
Dans les diverses vidéo, il est dit d’absorber le surplus d'eau à la fin des opérations (avec sopalin ou pinceau sec) pour éviter ce phénomène.
Le problème, c'est que pour moi, lorsque l'eau commence à pénétrer la couche de peinture, elle s’étend par capillarité, puis rapidement, c'est une auréole.
J'ai rien vu sur le net à ce sujet.

Avant de tout recommencer, je me suis donné une dernière chance.
Et à force de lessivage, rinçage, frottage jusqu'à 1h du mat, je suis arrivé à ce que je voulais pour la partie centrale. Plus d'auréoles visibles. Les trois ou quatre récalcitrantes sont masqués par des éclats de peinture plus conséquent.

Si quelqu'un à une explication rationnelle, je suis preneur.   smily23

Les extrémités (là où sont les petits trous) sera à reprendre.
Je vais quand même retenté le coup avec la laque de madame cette fois ci (même si j'ai lu que la marque importait peu).

Alors pour ceux qui veulent essayer, ATTENTION quand même, c'est un coup à tout foirer.

A suivre
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par denis simon le Ven 13 Déc 2013 - 13:47

Je n'ai jamais de souci d'habitude par contre utilise plutôt du vernis brillant a la place du klir
Et travail sur de petite surface cela devrait mieux marcher
En tout cas elle est superbe ta plate forme
avatar
denis simon
Membre Actif
Membre Actif

Nombre de messages : 1542
Age : 43
Localisation * : france alsace68
Date d'inscription : 27/11/2009

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Ven 13 Déc 2013 - 21:39

merci et merci Denis
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par petersteven le Sam 14 Déc 2013 - 10:25

J'ai parfois utilisé une technique comparable à celle de la laque mais à base de sel et j'ai eu les mêmes problèmes d'auréoles. Je m'en suis tiré en reklirant par dessus et en repassant un voile de peinture sur les auréoles.
avatar
petersteven
Modérateur
Modérateur

Nombre de messages : 2914
Age : 233
Localisation * : France
Emploi : On se demande s'il en a un vrai!
Date d'inscription : 15/05/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Sam 14 Déc 2013 - 11:59

sur ton slave I si je me souviens bien.
Moi aussi, sur un test avec le sel >>> Auréoles.

Le klir a tendance à atténuer l'effet.
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Sam 14 Déc 2013 - 12:17

voici quelques photos de la plateforme après l'épisode de la laque puis voile de nuances de gris et klir.
C'est un début bien sûr. Par la suite il y aura lavis, pastels...







avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Sam 21 Déc 2013 - 15:37

j'y suis  yhaoo
à force d'essais (marque de laque, mélange de vernis, marque de peinture)
je crois bien avoir trouvé la bonne recette.
Je reviendrai un peu plus tard en détail sur la méthode dans le post qui va bien.

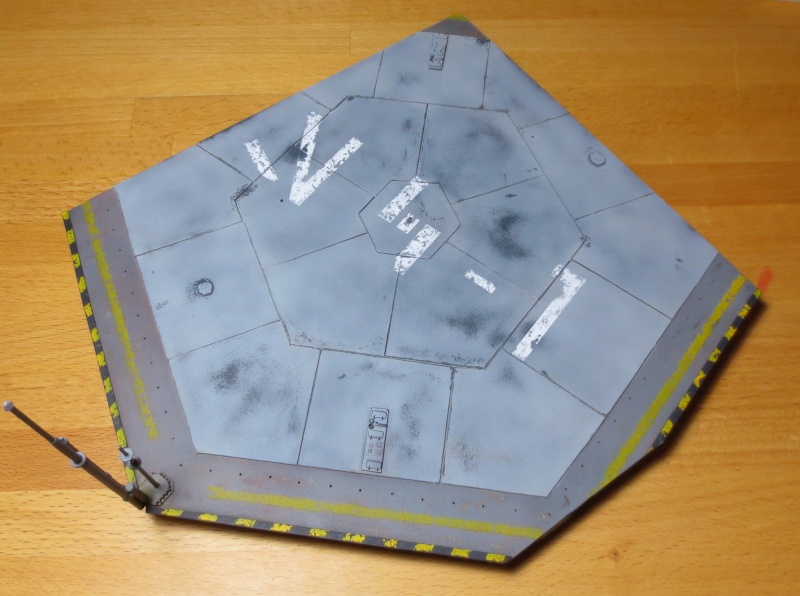

Ci dessous, le marquage de la plateforme : SC-1 (en alphabet Aurebesh bien sur smily1  )
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par DJSLY le Sam 21 Déc 2013 - 20:01

Le vieillissement du marquage aurebesh est du plus bel effet  smily9
avatar
DJSLY
Membre Actif
Membre Actif

Nombre de messages : 683
Age : 41
Localisation * : CHANAY
Date d'inscription : 17/01/2012

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par francois2dk le Mer 25 Déc 2013 - 11:28

excellent sujet bravo, cela va étre superbe!! smily9 smily9 smily9
avatar
francois2dk
Membre Actif
Membre Actif

Nombre de messages : 964
Age : 43
Localisation * : dunkerque
Date d'inscription : 09/09/2012

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par flix78 le Jeu 26 Déc 2013 - 18:11

Après quelques soucis avec la méthode de la laque à cheveux (détails ici [Vous devez être inscrit et connecté pour voir ce lien]), voici la suite en photos.

Pour faire bien usé, j'ai utilisé 2 jaunes de la gamme de peinture Game Workshop (golden yellow et sunburst yellow).
Une fois l'écaillage fait, on a l'impression d'avoir une bande jaune atténuée par endroits et effacée à d'autres.

La superposition de effets (gris sous noir, noir sous jaune, etc) est obtenue en reprenant autant de fois que nécessaire le klir puis la laque à cheveux.
Au final ,c'est Bô et en plus ça donne un diorama qui sent bon  lol!









A venir des mini éraillures alu sur les arrêtes du noir puis jus rouille.....
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1377
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par DV le Ven 27 Déc 2013 - 0:20

Super boulot ( merci pour le tuto ) et avec le balisage lumineux ça va être énorme  smily9
avatar
DV
Membre Actif
Membre Actif

Nombre de messages : 2215
Age : 49
Localisation * : Tatooine
Date d'inscription : 08/01/2011

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par francois2dk le Sam 28 Déc 2013 - 13:27

superbe smily9 smily9 smily9
avatar
francois2dk
Membre Actif
Membre Actif

Nombre de messages : 964
Age : 43
Localisation * : dunkerque
Date d'inscription : 09/09/2012

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par petersteven le Sam 28 Déc 2013 - 23:06

C'est pas mal finalement cette histoire de laque à cheveux. Je dois vraiment être un manche pour n'avoir jamais réussi avec. En tous cas flix78 avec toi ça a l'air de rouler, bravo. Tu nous montres avec la navette dessus ?
avatar
petersteven
Modérateur
Modérateur

Nombre de messages : 2914
Age : 233
Localisation * : France
Emploi : On se demande s'il en a un vrai!
Date d'inscription : 15/05/2010

Revenir en haut Aller en bas

Re: Plateforme d'atterrissage pour Navette Lambda

Message par fm31 le Sam 28 Déc 2013 - 23:36

ca va être super beau a voir .... impatient de voir les photos !!
avatar
fm31
Membre Actif
Membre Actif

Nombre de messages : 819
Age : 29
Localisation * : Toulouse
Date d'inscription : 14/02/2013

http://www.pbase.com/pixel31/mes_vaisseaux_spatiaux

Revenir en haut Aller en bas
