eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Jeu 10 Avr 2014 - 15:34

La période des vides greniers reprend, alors il faut être raisonnable et faire un peu de place  lol! .

J’ai donc décidé de sortir mes deux kits du chasseur eta-2 (les grands cette fois ci).
Celui de chez [Vous devez être inscrit et connecté pour voir ce lien] et celui de chez [Vous devez être inscrit et connecté pour voir ce lien].
J’ai en tête depuis que je les ai de faire une version au sol avec train d’atterrissage et une en vol avec éclairage et buzz droids.

Alors petit comparatif :
• Revell est plus grand que AMT (1/28eme contre 1/35eme).
• AMT est mieux détaillé que Revell (cockpit / ailerons).
• Les pièces AMT joignent mieux de Revell
• AMT permet 3 versions différentes (appui-têtes et ailerons différents)
• Revell et AMT n’ont pas prévu de train d’atterrissage.
• Revell n’a pas de socle.
• AMT n’a pas de pilote.

Finalement, je vais commencer par traiter ici le montage du Revell (plus de place pour insérer l’éclairage).
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par Youli le Jeu 10 Avr 2014 - 17:50

La différence de taille est vraiment pas énorme même à l'oeil nu...
Tu as pu comparer avec la version AMT en métal ?

_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Youli
Modérateur
Modérateur

Nombre de messages : 9392
Age : 47
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Jeu 10 Avr 2014 - 19:33

Youli a écrit:La différence de taille est vraiment pas énorme même à l'oeil nu...
Tu as pu comparer avec la version AMT en métal ?

la différence entre les deux versions plastiques est bien visible à l’œil nu. Photos à venir.
la version métal, je ne connais pas.


avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Ven 11 Avr 2014 - 10:35

Comme tout bon maquettiste qui se respecte, je souhaite faire plusieurs montages/démontages des pièces avant le montage définitif.
Pour ce faire, je dois commencer par agrandir (voir supprimer) les embouts femelles prévus pour le montage des pièces (et oui car initialement c’est un montage sans colle).

Ceci fait, je commence à réécrire l’ordre de « mon » montage (qui n’aura rien à voir avec l’ordre de la notice). Faudrait pas oublier un fil électrique au fond d’une aile collée

Voilà, le nécessaire pour l’éclairage est commandé et j’attends un jeu de micro forêts (qui tarde franchement à arriver)  smily20

Le travail de gros œuvre va pouvoir commencer. Je m’en vais « alléger » ce kit  lol!
Les photos sont brutes de fraisage sans ponçage. Tout sera retravaillé.

Les réacteurs :
Suppression des embouts de montage
Perçage du fond pour le passage des LED de 5mm
Récup de roue de char Tigre 1/72 pour le design



Les ailes:
Suppression de renforts sur les parties supérieures des ailes (ils ne sont là que pour tenir une petite pièce non collée).


Certains renforts sont cependant conservés pour servir de guide aux fils et fibres optiques


L’avant devra recevoir des LED de 1.8mm alors il faut supprimer de la matière au dessus et en dessous.


Et puis finalement, les embouts mâle/femelle ont dégagé pour faire encore plus de place



Le gouvernement a promis la fibre optique partout en France… alors j’applique les directives et je perce partout  lol!
Passage entre les ailes et le cockpit


Si l’on monte les canons comme indiqués, c’est la catastrophe.
Il y a un jour terrible, difficile à reprendre avec la présence des canons. Sans compter, les risques de fuites lumineuses sur tout le long.
Donc, les canons seront montés à la fin simplement en découpant les œillets de montage

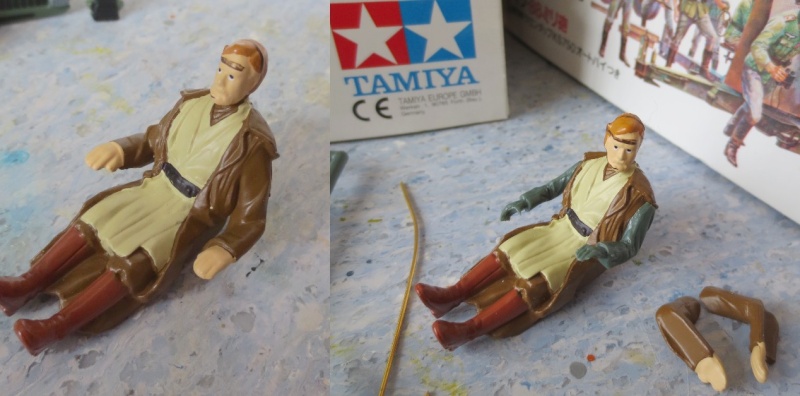

Le pilote:
Plastique mou voir très très mou.
Obi-Wan nécessitera pas mal de retouches de peinture ou plutôt de tout refaire.
Sa posture figé et ses « mains » font pitié.
A l’aide de tige de laiton, le tête est repositionné de côté et les bras sont remplacés par des bras de personnages Tamiya (c’est pas çà qui me manque) La différence d’échelle ne se voit pas trop.


R4:
Nettoyage de l’intérieur de R4 (qui recevra aussi son lot d’éclairage).


La partie supérieur de l’aile gauche devant recevoir R4 :


Les ailerons:
Pour les ailerons, cette photo montre bien que côte à côte les 2 vaisseaux sont à des échelles différentes (diorama impossible avec les deux)
Ceux d’AMT sont plus travaillés que ceux de Revell


Comme la maquette sera montée ailerons ouverts, j’ai fait quelques modif avec de la carte plastique et un grillage en plastique que j’avais gardé au cas où. Reste à poncer.


Voilà pour le moment.
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par tatoo le Sam 12 Avr 2014 - 22:47

je m'installe pour suivre ca de prêt  yhaoo
avatar
tatoo
Membre Actif
Membre Actif

Nombre de messages : 842
Age : 63
Localisation * : .
Date d'inscription : 27/01/2012

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par francois2dk le Dim 13 Avr 2014 - 14:15

bravo! je savais même pas qu 'AMT en avait sortie un !! smily4
avatar
francois2dk
Membre Actif
Membre Actif

Nombre de messages : 964
Age : 43
Localisation * : dunkerque
Date d'inscription : 09/09/2012

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par philigore le Dim 13 Avr 2014 - 19:27

Génial . Encore un boulot bien détaillé, c'est parfait....

_________________
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
philigore
Admin forum
Admin forum

Nombre de messages : 2999
Age : 47
Localisation * : l'Aube
Emploi : sans interêt
Date d'inscription : 14/09/2007

http://beyond-spirit.fr

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par Youli le Lun 14 Avr 2014 - 0:13

C'était sorti chez AMT aux USA bien après Revell, pour le dernier film, soit 2005/2006...
Il en existe deux versions, une plastique et une autre métal (comme ils l'avaient fait pour le Naboo Starfighter), leur gamme de kits était limitée et n'avait d'inédit avec Revell que l'espèce de Tank Escargot droid pas très aimé des fans (ce qui est un tort). Ce sont les derniers kits Star Wars, à part les rééditions des vieux kits (Faucon, X wing, Speeder Bike ec.) qui sortirent chez AMT ERTL il y a donc de cela 9 ans.

_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Youli
Modérateur
Modérateur

Nombre de messages : 9392
Age : 47
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Lun 14 Avr 2014 - 0:41

Youli a écrit:l'espèce de Tank Escargot droid pas très aimé des fans (ce qui est un tort).
j'aime bien ce tank, sa forme est originale
petite pub [Vous devez être inscrit et connecté pour voir ce lien]
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Jeu 17 Avr 2014 - 14:16

Toujours en attente des LED bleues (rupture de stock sur la référence commandée) mais cela ne saurait tarder à arriver.

Les micro forets sont arrivés alors, en attendant, je perce le cockpit au 0.4mm / 0.6mm et 0.7mm (les 3 diamètres de fibres optiques que je récupère lors des vides greniers).

Côté cockpit, l'appui tête du siège était beaucoup trop haut (photo A).
J'ai donc coupé et repositionné la fixation vers le haut (photo B)

Sur la photo C, on voit que c'est déjà mieux.
Photo D, avec un peu d'ajustement lors de la fixation définitive du bras, la poignée de commande devrait être bien en main. Je sais personne ne le remarquera lorsque tout sera terminé (c'est bien pour cela que j'en parle maintenant smily1 ).
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par Manchu le Sam 19 Avr 2014 - 18:50

Wow! ça commence fort !
avatar
Manchu
Membre Actif
Membre Actif

Nombre de messages : 587
Age : 61
Localisation * : tours
Date d'inscription : 09/01/2013

http://manchu-sf.blogspot.fr

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par tatoo le Sam 19 Avr 2014 - 18:51

je suis ca de prêt l'éclairage avec fibre optique m'intéresse beaucoup , pour l'alim piles ou secteur ?
avatar
tatoo
Membre Actif
Membre Actif

Nombre de messages : 842
Age : 63
Localisation * : .
Date d'inscription : 27/01/2012

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Lun 21 Avr 2014 - 9:03

pile pour cette fois ci encore (9v).
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Sam 28 Juin 2014 - 17:56

Finalement, ce sera secteur.
Plus écolo et plus économique (environ 0.5€ - 1€ l'alimentation sur les vide-greniers et +/- 1€ le connecteur en boutique d'électronique).

Pour R4,
séance perçage-collage-masticage-mascage-peinturlurage-mascage-peinturlurage-mascage-peinturlurage-mascage-peinturlurage-mascage-peinturlurage.  smily5 + un jus marron foncé
Pour les couleurs Hull red XF9, Flat white XF-2 et mélange de Gun métal avec un gris je ne sais plus quoi.

Reste quelques salissures avec des pastels.
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par Manchu le Sam 28 Juin 2014 - 18:09

Sympa le rendu du droïde !
avatar
Manchu
Membre Actif
Membre Actif

Nombre de messages : 587
Age : 61
Localisation * : tours
Date d'inscription : 09/01/2013

http://manchu-sf.blogspot.fr

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Sam 28 Juin 2014 - 18:31

Retour sur les réacteurs:

collage de papier alu de tablette de chocolat et des roues de char 1/72.
Pour éviter l'effet point lumineux, j'ai repris la méthode de Petersteven (papier calque). J'ai pas encore trouvé mieux.
Positionnement de la LED avec un joint modifié pour le maintien et la mise en place et pour éviter les fuites lumineuses.


Afin ne pas voir le raccord des deux parties des réacteurs (côté intérieur), j'ai mis 4 petits morceaux de cartes plastiques autour (2 longs et 2 cours). Avec le mastic on ne voit pas bien, je ferai d'autres photos plus tard.
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par francois2dk le Dim 29 Juin 2014 - 14:24

smily17 smily17
avatar
francois2dk
Membre Actif
Membre Actif

Nombre de messages : 964
Age : 43
Localisation * : dunkerque
Date d'inscription : 09/09/2012

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par DJSLY le Dim 29 Juin 2014 - 21:49

Le paintjob de R4 est bien réussi
avatar
DJSLY
Membre Actif
Membre Actif

Nombre de messages : 680
Age : 41
Localisation * : CHANAY
Date d'inscription : 17/01/2012

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Dim 13 Juil 2014 - 16:52

après pas mal d'heures de ponçage,
une sous couche grise est passée sur les jonctions des ailles du fighter et sur les ailerons.

côté aile, c'est bon






côté ailerons le résultat est mitigé (il faut dire qu'il y avait de gros modifications surtout sur les tranches).


pour la face interne (avec grillage) c'est nickel.


pour les tranches, c'est pas parfait partout. Il y a des retouches à faire ici et là smily21



Pourtant, j'ai poncé des heures. Visuellement et au touché ça paraissait ok.
J'utilise du mastic Tamiya putty - basic type (gris).
Je l'applique après l'avoir trempé dans de l'acétone pour le lisser plus facilement.
Une fois bien sec (parfois 2 jours après), je ponce au papier de verre et à l'eau d'abord avec du 400 puis du 600 et enfin du 1000.

Y a t-il mieux comme méthode ou comme mastic ?
ou alors c'est normal de devoir parfois s'y reprendre à 2 fois ?
Merci de votre aide.


Dernière édition par flix78 le Dim 13 Juil 2014 - 18:35, édité 1 fois
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Dim 13 Juil 2014 - 16:55

pour les réacteurs c'est également ok après ponçage et mise en peinture


avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par Youli le Dim 13 Juil 2014 - 17:12

Pour les ailes tu peux aussi avoir la solution de la baguette plastique à coller tout simplement :) Y'aura, si tu veux pas te prendre la tête à poncer les bords en arête, qu'à tordre avec une source de chaleur les arêtes.

Enfin moi j'aurai fait ça comme ça :)

_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Youli
Modérateur
Modérateur

Nombre de messages : 9392
Age : 47
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par Dark kyp le Lun 14 Juil 2014 - 21:34

ça me semble bien partit!  winky

hâte voir la suite!  yhaoo
avatar
Dark kyp
Membre Actif
Membre Actif

Nombre de messages : 945
Date d'inscription : 07/02/2009

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Sam 30 Aoû 2014 - 19:27

bon çà avance pas vite (comme d'hab)
mais voici la suite

l'arrière du siège est un peu habillé avec une touillette (chère à Youli).
Je trouve que celle ci donne un aspect structure métallique comme sur un avion de chasse (avec la mise en peinture c'est plus flagrant) et elle est pile à la taille.
Elle me permet de bloquer les sangles du siège (faite à l'aide d'étain de bouteille de champagne)


avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Sam 30 Aoû 2014 - 19:49

pour éviter dans le temps tout décollement du pilote sur son siège, j'ai pris l'habitude d'enfoncer une tige de laiton dans le pilote en passant par le siège percé.


Obi Wan terminé:


avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par flix78 le Sam 30 Aoû 2014 - 20:14

pour l'interieur du cockpit
je pense avoir trouvé (pas tout seul lol! ) un bon rendu teinte / salissures.











Lorsque tout le cockpit sera monté, j'ajouterai quelques détails supplémentaires au niveau des jointures des pièces.
Pour cela j'ai mis la main sur deux mines de petites pièces sur le site du bon coin.
Ces deux boites neuves Tamiya pour bateaux au 1/700

je vous les conseils.
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1371
Age : 43
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: eta-2 actis-class light interceptor - Version Revell

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
