Re: AT TE STAR WARS

Message par petersteven le Ven 5 Fév 2016 - 19:33

Moi désolé j'y crois pas. Je ne crois pas que ce soit possible de fabriquer un engin  fonctionnel comme ça. Je pense que Nainjaune pipotte.
avatar
petersteven
Modérateur
Modérateur

Nombre de messages : 2866
Age : 233
Localisation * : France
Emploi : On se demande s'il en a un vrai!
Date d'inscription : 15/05/2010

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Ven 5 Fév 2016 - 21:45

petersteven a écrit:Moi désolé j'y crois pas. Je ne crois pas que ce soit possible de fabriquer un engin  fonctionnel comme ça. Je pense que Nainjaune pipotte.

Je suis désolé d'en arriver à cette extrémité, mais voici la preuve que ça marche, autonome et à 6 pattes.... et TOC n'en déplaise aux railleurs de ta sorte.

avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1368
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par DJSLY le Ven 5 Fév 2016 - 21:57

Je dit respect Mr NAINJAUNE  smily28
avatar
DJSLY
Membre Actif
Membre Actif

Nombre de messages : 673
Age : 40
Localisation * : CHANAY
Date d'inscription : 17/01/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par Delorean le Sam 6 Fév 2016 - 0:05

Très abouti; chapeau. smily3
avatar
Delorean
T600- second génération terminator
T600- second génération terminator

Nombre de messages : 27
Age : 36
Localisation * : Suisse
Date d'inscription : 13/01/2016

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par DV le Sam 6 Fév 2016 - 12:05

NAINJAUNE a écrit:
petersteven a écrit:Moi désolé j'y crois pas. Je ne crois pas que ce soit possible de fabriquer un engin  fonctionnel comme ça. Je pense que Nainjaune pipotte.

Je suis désolé d'en arriver à cette extrémité, mais voici la preuve que ça marche, autonome et à 6 pattes.... et TOC n'en déplaise aux railleurs de ta sorte.


Je reposte cette vidéo que tu m'avais envoyé pour Peter,
Outre le fait qu'il soit autonome et relativement véloce , le système directionnel est parfaitement fonctionnel.

avatar
DV
Membre Actif
Membre Actif

Nombre de messages : 2209
Age : 49
Localisation * : Tatooine
Date d'inscription : 08/01/2011

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Sam 6 Fév 2016 - 18:29

Attendez le vrai, ce que vous avez vue n'est q'un essai.....................
avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1368
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Dim 7 Fév 2016 - 22:49

La batterie de 12v qui servira à le faire fonctionner, ainsi que son support,vont être assemblés.
Un boitier de récupération, 4 batteries li-ion de récupération,(vieil ordinateur portable), 3.7 V et 2600 mah chacune.
Un tube pour les maintenir, une tige fileté pour tenir le couvercle, et deux morceaux de circuit imprimé pour faire les supports de ressort, ceux ci seront récupérés sur un boitier support de piles AAA





Le boitier terminé avec sa prise, récup d'une nappe d'ordinateur. Deux "plus" sortent du boitier, un 14.8 V pour le moteur et un 7.4 V pour le récepteur de radiocommande.

Pour les prises de récup, il est très facile de les démonter, d'enlever les "tétons" mâle et femelle, pour couper le fil à raz et souder celui que l'ont veut mettre. D'abord ont prend un tube de 4 m/m (laiton) et ont l'enfile sur le téton femelle, le diamètre est juste, et permet de faire rentrer les petites lamelles qui empêchent le téton de s'en aller. On tire sur le fil et le téton sort. Pour les tétons mâles ont fait la même chose, en utilisant un téton femelle......



Un support bien placé permet de porter le boitier d'alimentation.

avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1368
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par pili- le Lun 8 Fév 2016 - 17:50

Impressionnant techniquement bientôt esthétiquement.
avatar
pili-
Membre Actif
Membre Actif

Nombre de messages : 1223
Age : 46
Localisation * : 91
Date d'inscription : 16/06/2013

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Lun 8 Fév 2016 - 23:03

La "boite de vitesse", marche avant, marche arrière, et accélération dans les deux cas.

Un servomoteur, deux rondelles, deux micro contacteurs ( pour faire l'inverseur), et le principal provenant d'un perceuse sans fil de récup, la gâchette de fonctionnement.

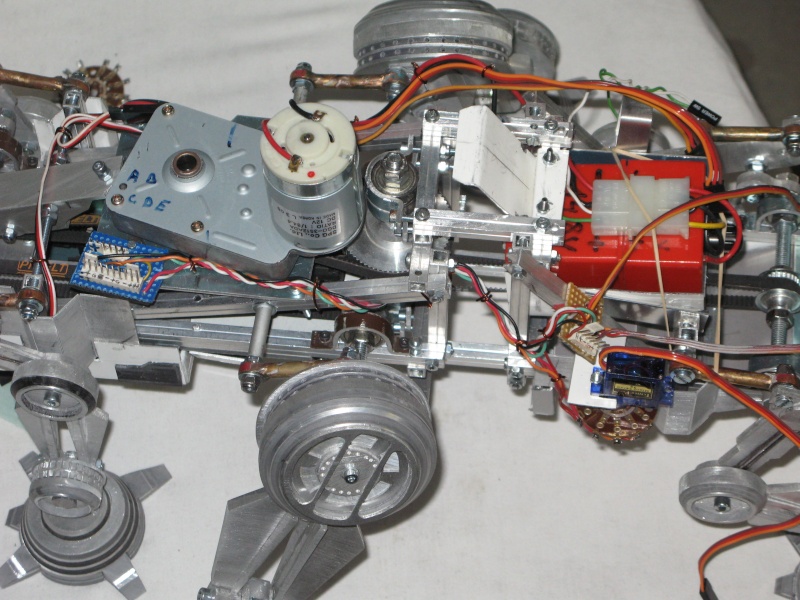

Vue de l'ensemble une fois monté.



Position neutre, la gâchette n'est pas enfoncée, les contacteurs au repos font un contact pour marche avant ( vissage).



Le servo fait tourner la roue et la rondelle libre appuis sur la vis fixée au bout de la gâchette, le moteur tourne dans un sens.




Quand le sevo n'est plus sollicité, la gâchette revient en position repos.
Le servo est sollicité dans l'autre sens, les deux contacteurs change de position, ont est en marche arrière, et c'est seulement là que la rondelle appuis sur la gâchette, le moteur tourne dans l'autre sens.



Plus on pousse le manche de la radio commande, plus on accélère.

Montage de la boite à vitesse sous le capot.

avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1368
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par flix78 le Lun 8 Fév 2016 - 23:13

smily28 smily28
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1351
Age : 42
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par pili- le Mar 9 Fév 2016 - 18:48

Très ingénieux, j'adore ces idées.
avatar
pili-
Membre Actif
Membre Actif

Nombre de messages : 1223
Age : 46
Localisation * : 91
Date d'inscription : 16/06/2013

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par super7 le Mar 9 Fév 2016 - 20:35

smily9 excellent !
avatar
super7
Membre Actif
Membre Actif

Nombre de messages : 369
Age : 47
Localisation * : Toulouse
Date d'inscription : 13/07/2015

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par diogene le Mer 10 Fév 2016 - 19:06

C'est vraiment du chouette de taf, j'imagine que tu a pensé a tout mais ton moteur risque pas d’être un peu "faiblard" pour entraîner la bestiole une foi fini?
avatar
diogene
Membre Actif
Membre Actif

Nombre de messages : 116
Age : 34
Localisation * : pays arvernes
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par flix78 le Mer 10 Fév 2016 - 19:35

diogene a écrit:ton moteur risque pas d’être un peu "faiblard" pour entraîner la bestiole une foi fini?
alors connaissant le bestiau (Nainjaune pas l'AT TE), je suis prêt à prendre les paris.
Il sait où il va le nain... jaune smily19
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1351
Age : 42
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par diogene le Mer 10 Fév 2016 - 19:40

j'en ai jamais douté, mais je suis curieux lol! c'était surtout histoire d'avoir une idée du poids. J'imagine que son moteur de tourne broche peu facilement faire tourner un cochon de lait smily1
avatar
diogene
Membre Actif
Membre Actif

Nombre de messages : 116
Age : 34
Localisation * : pays arvernes
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Mer 10 Fév 2016 - 22:25

Pour répondre à vos questions, je vais avouer qu'il marche depuis longtemps, depuis le jour de réception du moteur.

Malgré ses 5 kg le moteur ne force pas du tout, et les pas s’enchaînent à merveille.

Il a fallu régler toutes les fixations, et tendre les courroies. Le plus difficile à été la synchronisations des mouvements.

Le moteur est hyper silencieux, les servomoteurs font 100 fois plus de bruit.

La place étant relativement exiguë, j'ai du démonter remonter et re démonter pour caser tout ce qui fait que au millimètre prés cela fonctionne.

Bientôt vous aurez une vidéo des premiers vrais pas de cet AT TE

Je vous remercie infiniment de l'attention que vous portez à ce projet, et vos commentaires sont un encouragement pour moi.
J'espère avoir répondu à vos questions, n'hésitez pas à demander tous renseignements.

depuis le 11 novembre, après 550 heures de travail acharné, mon projet est enfin réalisé.

Il ne restera que les finitions de détails et de peinture.

avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1368
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par DV le Mer 10 Fév 2016 - 23:09

Heureux d'apprendre que tu as surmonté tout les problèmes techniques , contraintes du moteur par rapport au poids , espace restreint ... c'était un beau challenge.

Encore merci d'avoir avoir partagé avec nous cette passionnante réalisation, hâte de voir fonctionner cet engin.
avatar
DV
Membre Actif
Membre Actif

Nombre de messages : 2209
Age : 49
Localisation * : Tatooine
Date d'inscription : 08/01/2011

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Jeu 11 Fév 2016 - 21:20


Passons à la commande des quatre canons avant, de la tourelle centrale, et des deux canons arrière.

Ma radio commande ne possède que 6 canaux,
1 pour la marche avant et pour la marche arrière
1 pour aller à droite et pour aller à gauche

1 pour orienter les canons de gauche à droite
1 pour lever et descendre les canons

Le cinquième canal va me servir à envoyer le courant sur les trois zones de canons par l'intermédiaire d'un contacteurs rotatif à multi positions.



Celui ci après l'avoir débarrassé de tout le superflus, est relié aux platines de connexion des servos pour l'avant et l'arrière, bleu pour l'avant avec 5 servos, et marron pour l'avant avec 2 servos. Les deux fils avec les prises femelles sont à reliés au récepteur. Ainsi suivant la position du servo, la zone alimentée sera opérationnelle et commandeé par un seul "stick".




Montage des platines et du selecteur sur un servo



vue générale



Sur la carrosserie avant , il y a 4 canons et 3 servos pour les commander. Il a fallu, inverser le sens de rotation de l'un des servos, pour synchroniser le mouvement gauche droite des canons.



Une fois en place


avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1368
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par ésquisse31 le Jeu 11 Fév 2016 - 21:54

Ton at-te c'est vraiment une histoire de fou. smily5 smily5 smily5
avatar
ésquisse31
Membre Actif
Membre Actif

Nombre de messages : 155
Age : 50
Localisation * : saiguede haute-garonne
Emploi : travail a la cia
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par pili- le Ven 12 Fév 2016 - 6:38

Incroyable smily46

Je serai curieux de savoir quelle est la part d'improvisation ...
avatar
pili-
Membre Actif
Membre Actif

Nombre de messages : 1223
Age : 46
Localisation * : 91
Date d'inscription : 16/06/2013

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par diogene le Ven 12 Fév 2016 - 7:16

pfiou... en effet, ça doit pas être évidant de caser tout ça! En tout cas on sent bien la patte du mécano indus. Toute c'est "astuce" (je devrais dire technique) comme la radio-commande, c'est juste énorme smily46

du coup il aura besoin d'une antenne?
avatar
diogene
Membre Actif
Membre Actif

Nombre de messages : 116
Age : 34
Localisation * : pays arvernes
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Ven 12 Fév 2016 - 21:27

pili- a écrit:Incroyable  smily46

Je serai curieux de savoir quelle est la part d'improvisation ...

Improvisation???? Une chose es sure, je n(ai pas trouvé le mécanisme dans les bouquins. Seul les photos du net pour l'AT-TE, et une vidéo qui m'a inspiré pour la marche de celui ci.
avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1368
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Ven 12 Fév 2016 - 21:28

diogene a écrit:pfiou... en effet, ça doit pas être évidant de caser tout ça! En tout cas on sent bien la patte du mécano indus. Toute c'est "astuce" (je devrais dire technique) comme la radio-commande, c'est juste énorme smily46

du coup il aura besoin d'une antenne?

Antenne parabolique???? mdr2
avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1368
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par pili- le Ven 12 Fév 2016 - 22:04

Je parlais d'improvisation pour que tout ça tombe "pile poil", caser tous les éléments etc ... du genre "on va faire un truc comme ça, je verrai le moment venu pour les détails"
avatar
pili-
Membre Actif
Membre Actif

Nombre de messages : 1223
Age : 46
Localisation * : 91
Date d'inscription : 16/06/2013

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Ven 12 Fév 2016 - 23:00

Du bol aussi
avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1368
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas
