Re: AT TE STAR WARS

Message par NAINJAUNE le Jeu 14 Jan 2016 - 20:54

La carrosserie de la partie arrière





vue de face



Fabrication des canons, tube laiton et alu



Pour les support de canons, Noël m'a fortement inspiré, des boules de décoration feront l'affaire



Une fois mises en place




Les ????? à l'arrière de la bestiole, est ce une attache remorque ?????

Laiton diamètre 3, et bagues en laiton découpées dans un tube diamètre 4 m/m, l'ensemble soudé.



avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1381
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Mar 19 Jan 2016 - 21:13

La motorisation des tourelles de tir.

La boule est maintenue en place sur un morceau de tube, par une vis, un ressort et une plaque d'alu, cette plaque est commune aux deux boules côtes à côtes.

Si je tire sur la plaque d'alu vers la droite, les boules roulent et les canons baissent, si je pousse ils montent.

Si je fait tourner la vis de maintien, les boules et les canons tournent de gauche à droite.
Ci dessous les dessins correspondants à l'explication.






Les photos une fois réalisé. La plaque d'alu est bleutée, et commune aux deux boules. Le servo moteur qui fait tourner les cannons de gauche à droite est fixé sur cette plaque.



ont voit bien le ressort de maintien qui en même temps permet une déformation et une souplesse pour le mouvement haut bas.



Vue de dessus



Vue latérale. Le servo du bas tire ou pousse la plaque support.

avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1381
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par pili- le Mar 19 Jan 2016 - 21:18

Une vidéo, une vidéo, une vidéo ! smily17
avatar
pili-
Membre Actif
Membre Actif

Nombre de messages : 1231
Age : 46
Localisation * : 91
Date d'inscription : 16/06/2013

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Mar 19 Jan 2016 - 21:38

J'en ait fait une mais elle est illisible, je vais faire mieux et la postér.
avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1381
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par Youli le Mar 19 Jan 2016 - 22:11

Cool les boules de Noël. :D

_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Youli
Modérateur
Modérateur

Nombre de messages : 9324
Age : 47
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par diogene le Mer 20 Jan 2016 - 18:42

C'est du super taf! ça doit te faire cogiter un moment tout ça!
avatar
diogene
Membre Actif
Membre Actif

Nombre de messages : 116
Age : 34
Localisation * : pays arvernes
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Mer 20 Jan 2016 - 21:58

C'est bon pour le vieux NAIN de cogiter Rolling Eyes


Le meilleur morceau pour moi, le canon:

un tronc de cône fabrication maison, son traçage a été fait grâce à une formule de calcul trouvée sur le net.



Découpe



Le canon des tubes alu emboités l'un dans l'autre, et mise en place dans un tour fabrication maison. Perceuse à colonne avec étaux de maintien, et usinage à la lime et au paier de verre.



Les pièces détachés qui composent le canon



Montage





avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1381
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par flix78 le Mer 20 Jan 2016 - 23:17

il m’énerve smily21 smily21 smily21
en plus tout est articulé et fonctionnel smily21 smily21 smily21

Finalement entre cet AT TE et l'AT ST, Migennes n'aura d'yeux que pour lui (j'serai bien au boulot moi)
avatar
flix78
Modérateur
Modérateur

Nombre de messages : 1358
Age : 42
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par pili- le Jeu 21 Jan 2016 - 6:40

smily46

C'est quoi ta formule pour la bouche du canon, je n'ai pas compris.
avatar
pili-
Membre Actif
Membre Actif

Nombre de messages : 1231
Age : 46
Localisation * : 91
Date d'inscription : 16/06/2013

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Jeu 21 Jan 2016 - 9:42

Le tronc de cône concerné est la partie centrale du canon.
Ci dessous le lien avec une formule de calcul automatique, qui permet de dessiner la forme du tronc de cône désiré.
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1381
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Jeu 21 Jan 2016 - 23:10

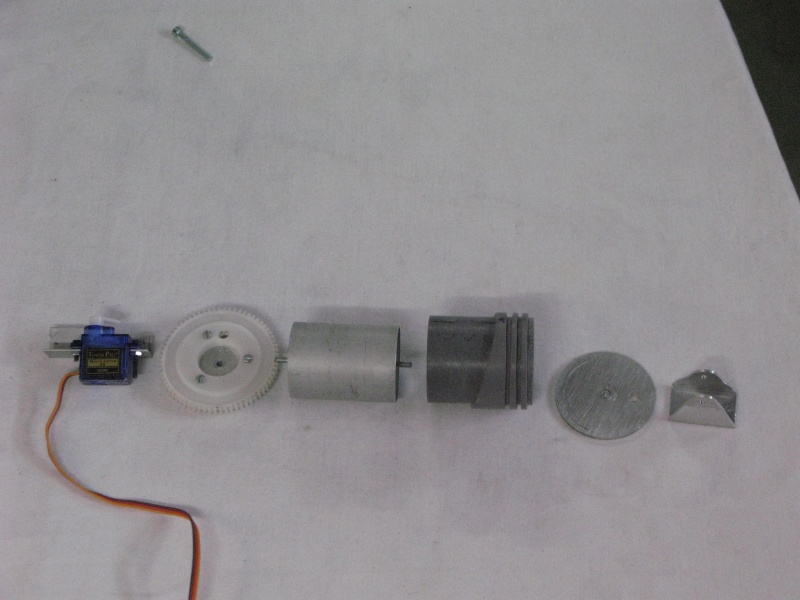

La tourelle et son mécanisme, un cylindre PVC, dans lequel un cylindre en aluminium pourra tourner librement, ce cylindre en alu sera solidaire de deux rondelles extérieures qui l'empêcheront de sortir, et de deux autre rondelles intérieures qui serviront à centrer la vis de maintien.

Sur la rondelle basse est fixée une roue dentée qui sera entrainé par un servo pour la rotation.



Montage







Mise en place du canon sur la tourelle.






Pour faire monter et descendre le nez du canon, une tige va venir depuis dessous, et va pousser le canon vers le haut. Son retour vers le bas se fera par gravité. ( Poids du canon).
Le servo qui commande cette action se trouve fixé sur la couronne dentée.

Réalisation et essais concluants.





Le servo de rotation a été modifié, pour tourner à chaque commande à droite ou à gauche de plusieurs tours jusqu'à la remise de la manette de télécommande au point neutre.
avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1381
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par tatoo le Sam 23 Jan 2016 - 19:01

que dire .... pour moi ce n'est plus vraiment de la maquette lambda on est plus dans le domaine des maquettes de cinéma ce que tu fait est hors norme dans le petit monde du modélisme j'admire et suis fan !!!!!!!
avatar
tatoo
Membre Actif
Membre Actif

Nombre de messages : 839
Age : 63
Localisation * : .
Date d'inscription : 27/01/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par DV le Sam 23 Jan 2016 - 20:18

Impressionnant, mais il est à quelle échelle au final ?
avatar
DV
Membre Actif
Membre Actif

Nombre de messages : 2214
Age : 49
Localisation * : Tatooine
Date d'inscription : 08/01/2011

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par Delorean le Sam 23 Jan 2016 - 21:04

Ce projet est hors normes. smily3 Bravo.
avatar
Delorean
T600- second génération terminator
T600- second génération terminator

Nombre de messages : 27
Age : 36
Localisation * : Suisse
Date d'inscription : 13/01/2016

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Dim 24 Jan 2016 - 14:22

A l’échelle du NAIN, il fera 65 CM de long hors tout, pour 13.20 m en réalité, soit 1/20°.
avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1381
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Dim 24 Jan 2016 - 14:24

Ne pensez pas que je sois désordonné, et que je fait tantôt une partie tantôt une autre, je suis obligé de laisser sécher les collages et masticages afin de ne pas tout casser, donc je travaille sur les deux parties en même temps.................

La partie arrière étant entièrement terminée pour les armes et leurs motorisations,  les finitions s'imposent. Comme il ne va pas être peint de si tôt, il va garder sa couleur naturelle.
Certain d'entre vous doivent être contents...
Seules les parties qui ont été collées ont été poncées avant; le blindage lui sera de la couleur de l'aluminium en ma possession: blanc.
Voici la bête avec son blindage





Les petits détails sont rajoutés comme les poignées pour porter les blindages démontables, (U en aluminium fabrication maison, coupé en sifflet et collé); les petites pastilles bleus proviennent d'ailettes de refroidisseur d'un ventilateur de processeur (déjà vue dans l'AT-ST).





avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1381
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par Youli le Lun 25 Jan 2016 - 19:17

Excellent.
SI c'est du 1/20 j'ai sans doute des figurines qui pourraient s'ajouter à ton oeuvre, si tu veux, j'ai pris en double des trucs à Noz au cas ou.
Il s'agit de ce set là.


Et rassure toi ce sera pas à ce prix là.
[Vous devez être inscrit et connecté pour voir ce lien]

Et j'ai même les droids qui iraient bien pour combattre.

_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Youli
Modérateur
Modérateur

Nombre de messages : 9324
Age : 47
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par ésquisse31 le Lun 25 Jan 2016 - 21:28

Du travaille d'horloger vivement le finale. yoda
avatar
ésquisse31
Membre Actif
Membre Actif

Nombre de messages : 155
Age : 50
Localisation * : saiguede haute-garonne
Emploi : travail a la cia
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Lun 25 Jan 2016 - 21:45

Révolution, j’arrête la construction de L'AT TE, du moins la carrosserie, je viens de recevoir après un mois de commande les roulements à billes courroies et poulies crantées.





avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1381
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Re: AT TE STAR WARS

Message par NAINJAUNE le Mer 27 Jan 2016 - 21:03

Voici les pièces qui vont servir de "biellettes", tube laiton et morceaux de tube cuivre, les roulements qui vont se trouver aux deux extrémités ont un diamètre de 9 m/m, il faut donc agrandir le tube de cuivre qui fait 8 m/m intérieur, un outil spécial a été confectionné, en haut à gauche, un simple morceau de boulon donc la partie non fileté fait 9 m/m , qui a été limé en cône et introduit de force dans les bouts de cuivre.




Les tube laiton et cuivre soudées ensemble ( brasure ), en haut les roulements à billes.



L'ensemble terminé.



Les biellettes servent à retenir le haut de la jambe, la pièce qui se trouve sur l'axe, et qui fait tourner la jambe comme une roue, est en aluminium et est elle aussi munie d'un roulement.

avatar
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1381
Age : 65
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas
